Potence BMX SangrioS

DAO Solidworks, FAO Mastercam, vérification Véricut et usinage CN DMG.

Les étapes de réalisation de la potence sangrios “DolceVita”

Je vais vous détailler ici notre projet qui date des belles années, 2006 en l’occurrence. Qui n’a été mis en place qu’en juin 2016.

Avec la participation de l’entreprise SIMETO nous avons pu réaliser ce projet plein d’avenir. Un grand merci à eux pour leur soutien.

Conception de la potence (DAO)

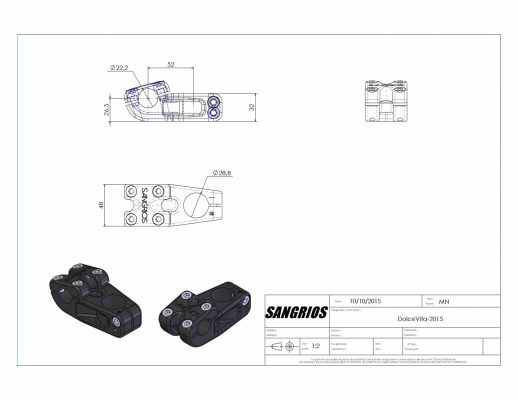

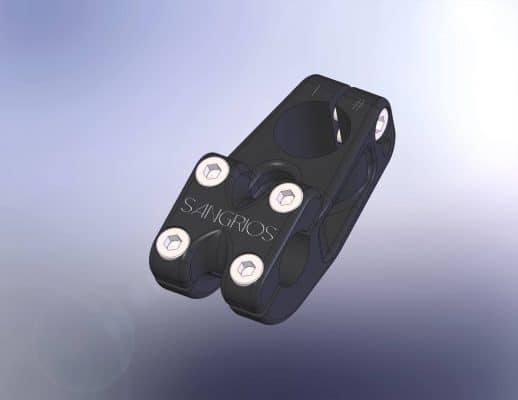

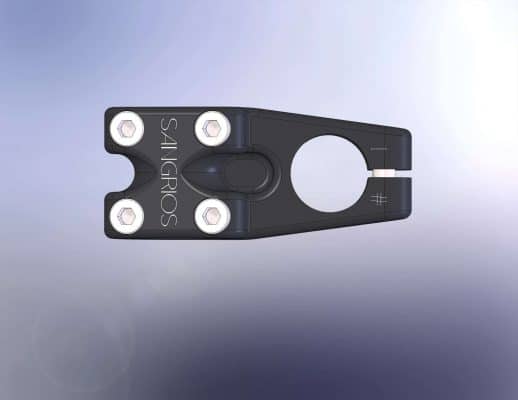

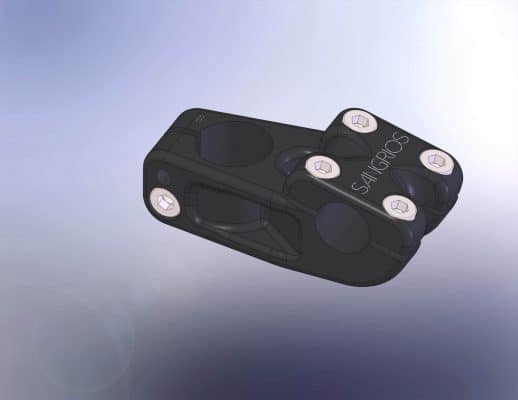

Celui-ci était de créer une potence de BMX à notre effigie et notre design, la base étant de partir d’une feuille blanche et d’y mettre toutes nos pensées. Nous avons fait plusieurs modèles en 3D sur le logiciel Solidworks,

Petite galerie d’image : (cliquez sur les images pour les ouvrir en grand format)

Programmation de la potence (FAO)

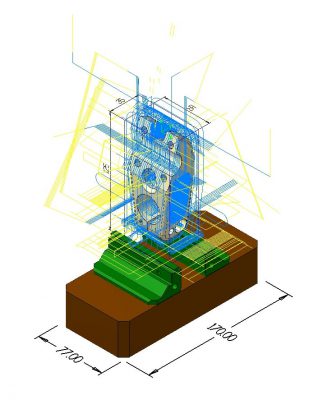

Suite à notre conception validée j’ai pu me mettre à programmer sur le logiciel Mastercam, La programmation permet de concevoir plus rapidement un programme de machine à commande numérique. On organise les opérations d’usinage (perçage, surfaçage, détourage…) On fait appel à des outils auxquels on donne des conditions de coupe. Il en résulte un programme en code ISO que la machine saura lire et interpréter pour effectuer la pièce voulue.

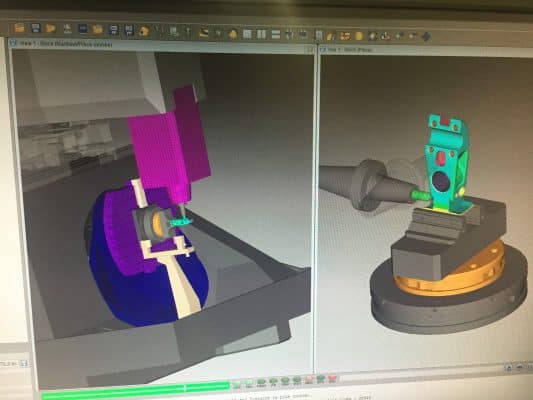

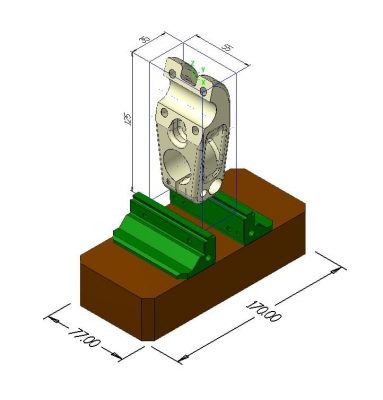

Par la suite j’ai procédé à des vérifications de collision avec la machine sur le logiciel Véricut avant de poursuivre.

Petite galerie d’image : (cliquez sur les images pour les ouvrir en grand format)

Fabrication de la potence (CN)

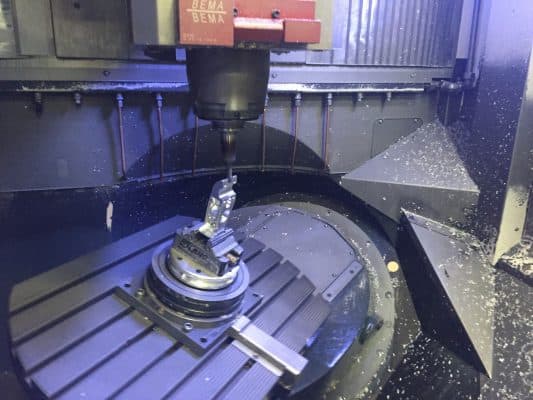

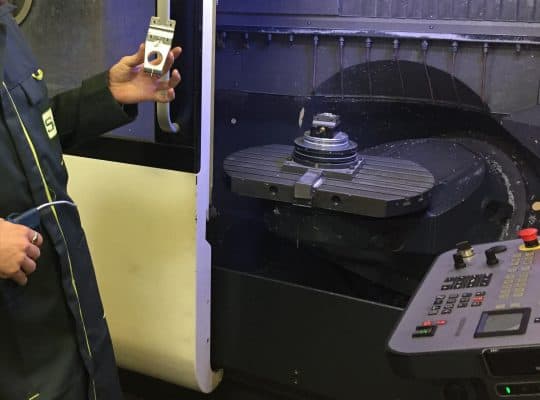

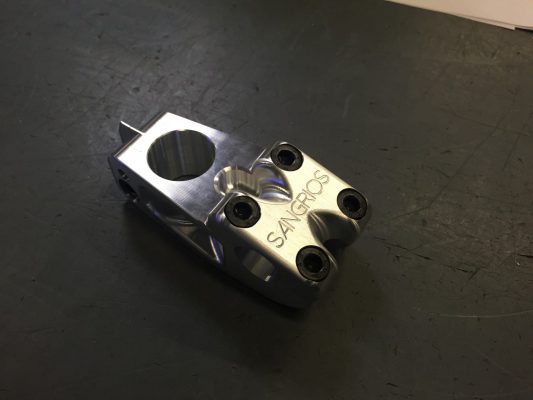

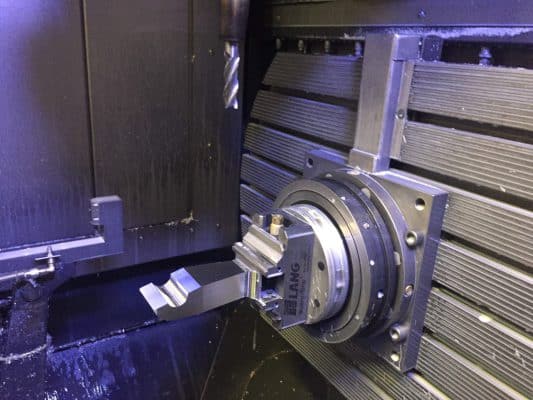

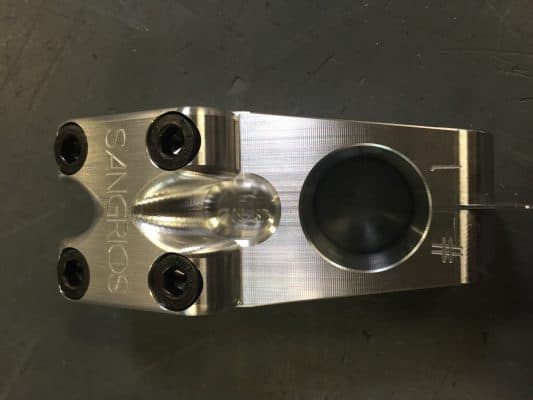

Voici venu le moment ou les choses prennent forme. La fabrication sur fraiseuse à commande numérique (CN). Entre autres celle-ci sera 5 axes de marque DMG ”partenaire Porche et vainqueur des 24h du Mans 2016”, la référence machine est DMU 70 eVo.

Une machine rapide et précise qui fera le bonheur de cette potence et permettra d’avoir un rendu optimal.

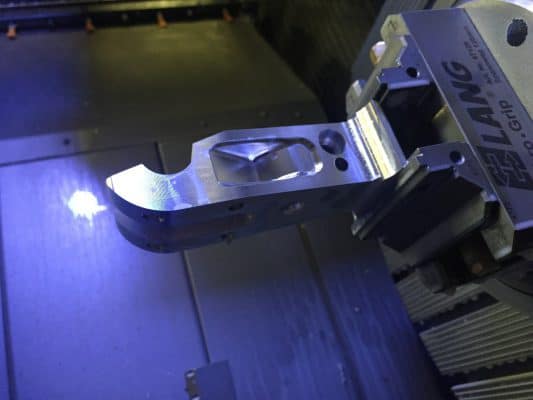

Petite galerie d’image : (cliquez sur les images pour les ouvrir en grand format)

Présentation de la potence

Pour cette présentation un support en acier inoxydable a été créé afin de mettre en évidence ce petit bijou.

Voyez un peu. 😉

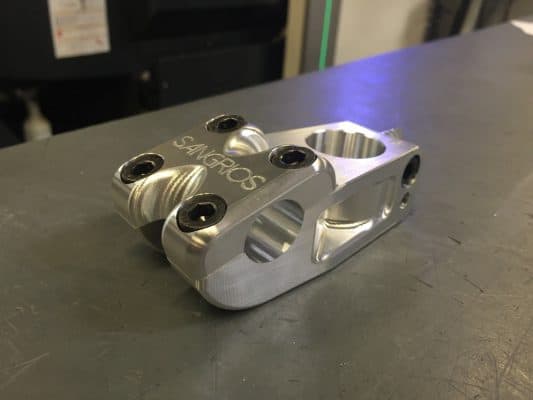

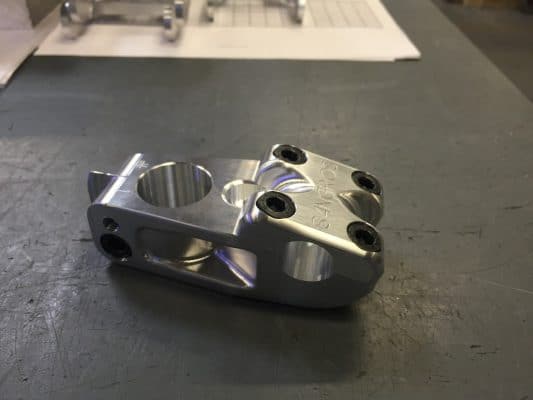

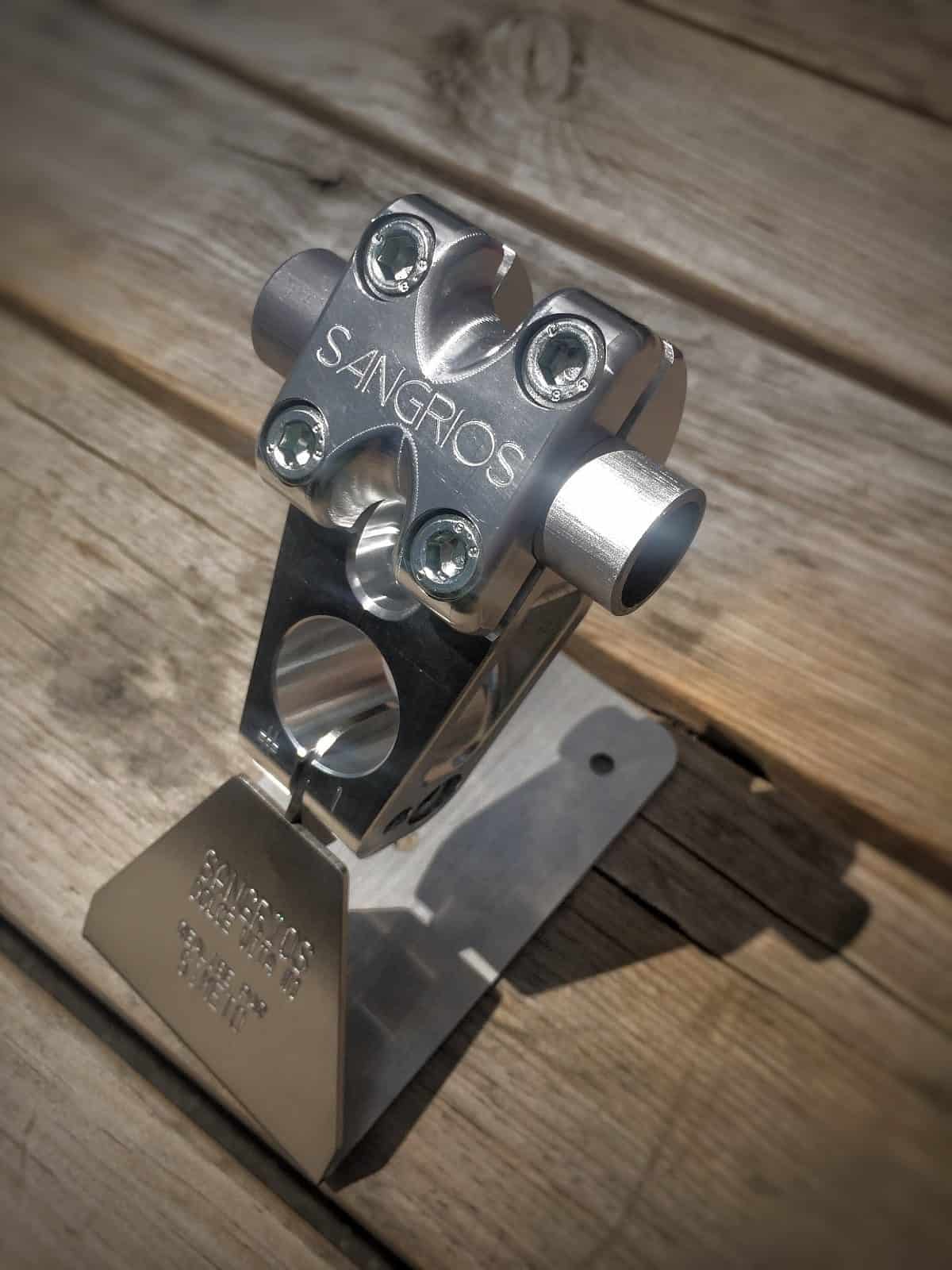

Potence sangrios nommé DolceVita sur son support de présentation
